Ratgeber: 3D-Druck Technologien: FDM vs. SLA

Falls ihr euch schon mit 3D-Druckern, vor allem aus China, auskennt, dürftet ihr bereits Eindrücke und Erfahrungen mit FDM 3D-Druckern gemacht haben. Moooment. FDM? Was heißt das eigentlich? Gibt es überhaupt Alternativen? Ja, gibt es! Und zwar SLA 3D-Drucker. In diesem Bereich machen die chinesischen 3D-Druck-Hersteller aktuell ordentlich Druck (*bada-bum-tss*). Ihr dürft in Zukunft von mir 1-29 SLA 3D-Drucker-Tests erwarten. Was bedeutet SLA, wo und vor allem wie wird das Druckverfahren angewandt? Was sind die Unterschiede? Dies ist ein kleiner Ratgeber für den (euren?) Einstieg.

FDM vs. SLA 3D-Druck im Vergleich

Was ist der Unterschied zwischen FDM und SLA?

FDM steht für Fused Deposition Modeling und ist im Prinzip immer gleich: Plastik-Filament wird geschmolzen und Schicht für Schicht über eine Druckdüse extrudiert und gestapelt. Ob die Schichten nun durch das Herunterfahren des Heizbetts, oder durch das Hochfahren des Hotends gedruckt werden, ist egal. Die Standard-Thermoplasten sind meist PLA, ABS, HIPS oder PETG. FDM 3D-Drucker kennt man vor allem aus dem Hobby-Bereich, da sie immer günstiger, zuverlässiger und leichter zu bedienen sind.

SLA steht für Stereolithografie und ist – auch, wenn es das erste 3D-Druckverfahren weltweit war – eher im Fortgeschrittenen- bis Profibereich zu finden. Bis jetzt! Die chinesischen 3D-Drucker-Hersteller wagen sich inzwischen verstärkt an die SLA-Drucktechnik und der Preis sinkt. Beim Stereolithografie-Verfahren wird meist mit einem Laser, oder auch mit LEDs, flüssiges Harz punktuell verhärtet, sodass die gewünschte Form entsteht. Dieses Verfahren nennt man auch Photopolymerisation.

Doch welches Verfahren ist jetzt besser? Welches genauer? Welches schneller? Und welches Verfahren ist kostengünstiger?

Was ist der Vorteil von 3D-Druck mit Fused Deposition Modeling (FDM)?

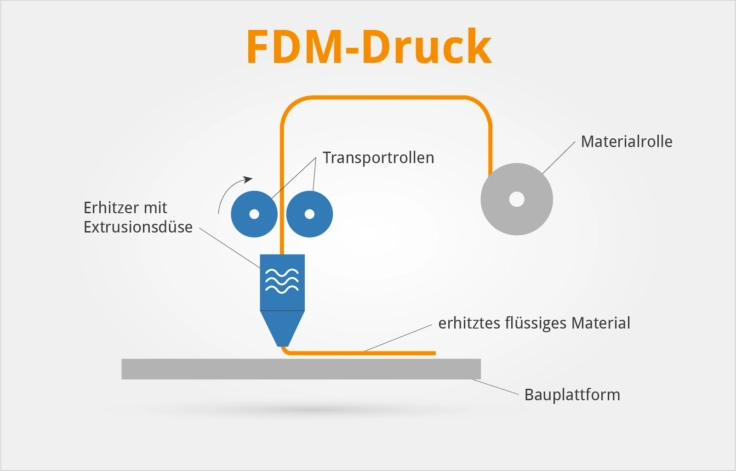

FDM 3D-Drucker werden mit Filament aus z.B. PLA oder ABS gefüttert. Dieses gibt es in der Regel mit zwei Durchmessern (1,75 mm oder 3 mm) auf großen Rollen mit bis zu 5 kg, wobei das 1,75 mm Durchmesser Filament immer mehr zum Standard wird. Dieses Filament wird durch einen Stepper zum Hotend geführt und dort erhitzt. Je nach Werkstoff ist das Hotend zwischen 190 und 260 Grad warm.

Das heiße Filament wird weitergeschoben und durch die Nozzle gepresst. Diese kann verschiedene Durchmesser haben; 0,4 mm sind dabei ein gängiger Wert – je größer der Durchmesser wird, desto grober wird das Druckbild. Es ist wichtig, dass das flüssige Filament direkt nach der Nozzle wieder gekühlt wird, damit es nicht verfließt.

Ihr könnt dieses Vorgehen im Prinzip mit einer primitiven (aber genauen) Heißklebepistole vergleichen. Ist eine Ebene komplett abgefahren, wird das Hotend um 0,x Millimeter angehoben und es wird die nächste Ebene befüllt. Nach meist hunderten von Ebenen ist der 3D-Druck fertig.

  • Filamentkosten: ~20€ für 1 kg
  • Gerätekosten: 3D-Drucker aus China gibt es ab ~50€
  • wartungs- und moddingfreundlich
  • generell geringe Betriebslautstärke
  • Druckgeschwindigkeit (je nach Bauart)
  • skaliert besser in Größe/Kaufpreis
  • Betriebslautstärke (3-4 Stepper machen „Krach“)
  • es werden hohe Temperaturen benötigt (= hoher Stromverbrauch)
  • Genauigkeit/Auflösung ist „mittelmäßig“



Da es sich „nur um eine bessere Heißklebepistole“ handelt, wird vielleicht auch klar, warum das Umbauen/Ergänzen/Tunen eines FDM-3D-Druckers „relativ“ einfach ist. Abgesehen von der Elektronik ist es relativ primitive Mechanik. Und da gilt es meist: Schwingungen zu reduzieren. Der Anet A8 hat unter anderem einen 3D-Druck-Trend ausgelöst. Extrem kostengünstig (damals unter 200€) und dabei relativ genau. Natürlich haben wir den Anet A8 3D-Drucker auch getestet.

Youtube Video Preview

Beliebte FDM 3D-Drucker aus China

Wir haben bisher knapp 50 verschiedene FDM 3D-Drucker aus China getestet. Das sind meine drei Favoriten, aber auch die Lieblinge der Community.

  1. Anycubic I3 Mega für ~250€: Metall-Rahmen, 2 Z-Achsen, Touchscreen und Bauraum von 210 x 210 x 205 mm
  2. Creality3D CR-10 für ~350€:  3D-Drucker mit sehr großer Community und Bauraum von 300 x 300 x 400 mm
  3. TEVO Little Monster für ~650€: Sehr großer Delta 3D-Drucker mit einem Bauraum von  340 x 340 x 500 mm

Bitte beachtet: Es gibt natürlich noch andere tolle 3D-Drucker aus China. So gibt es z. B. große Unterschiede in der Bauart (Prusa i3 (karthesisch)), Delta-Drucker, Cube-Bauweise, etc.

Was ist der Vorteil von 3D-Druck mit der Stereolithografie (SLA)

Die Stereolithografie ist, obwohl sie auf dem ersten Blick komplexer erscheint, tatsächlich die ältere Technologie. Diese wurde bereits Anfang der 1980er Jahre genutzt und wird – nach wie vor – eher im Profibereich verwendet. Bisher wurde das flüssige Harz meist mit einem Laser verhärtet, doch inzwischen gibt es immer mehr Low-Cost-Lösungen mit starken UV-LEDs.

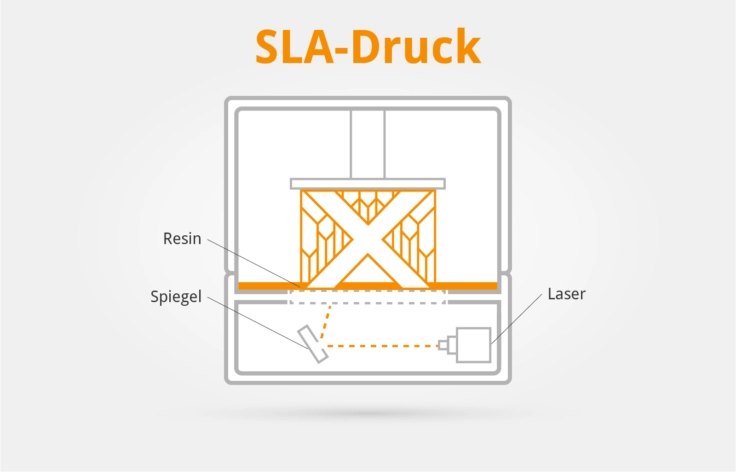

SLA Druck Aufbau

Die oben gezeigte Grafik verdeutlicht (und vereinfacht) den Druckvorgang hoffentlich gut. Die Z-Achse wird in das Resin-Bad getaucht und der Spiegel lenkt den Laser-Strahl zu der zu aushärtenden Stelle. Die Z-Achse fährt mit der Zeit langsam nach oben und taucht dabei das Druckobjekt immer wieder ins Resin.

  • Auflösung ist, je nach Bauart, sehr, sehr genau
  • geringe Betriebslautstärke
  • geringe Hitzeentwicklung und Stromverbrauch
  • Platzverbrauch für das gesamte Gerät häufig geringer
  • Resinkosten: ~50€ für 500g
  • nicht leicht reparierbar bzw. keine „DIY-Kits“
  • weiteres Zubehör (UV-Härter) nötig
  • nicht erkennbare Gefahr (Laser!)
  • Bauräume sind klein



Formlabs ist sicherlich einer der Vorreiter im günstigen SLA-3D-Druck für Einsteiger und um das Verfahren noch in Action zu sehen, gibt es hier ein kleines Erklärvideo.

Youtube Video Preview

Kleines Fazit: Welche 3D-Technologie sollte ich wann verwenden?

Aktuell hat der FDM-3D-Druck im Hobbybereich noch klar die Nase vorne. Es gibt hunderte verschiedene Modelle (wirklich!), Berge an Erfahrung, die Weiterentwicklung ist einfach und das Filament ist günstig.

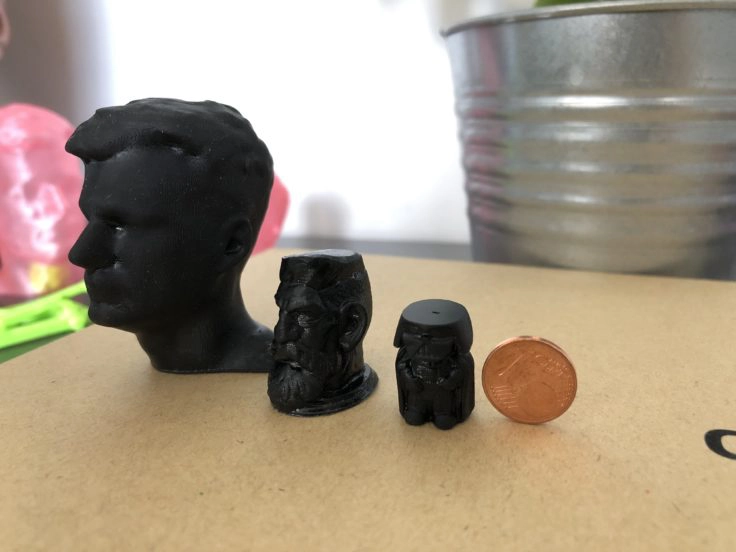

SLA: 3D-Drucke
U.a. Kristian aus einem SLA 3D-Drucker. Man achte auf die Details des kleinen Darth Vader!

Resin ist noch relativ teuer. Zudem sind die Druckflächen relativ klein. Und dennoch: Wer wirklich ganz genaue 3D-Drucke im kleinen Maßstab haben möchte, wird in Zukunft an SLA 3D-Druckern nicht mehr vorbei kommen.
