Shelly: Smart Home, nur einfach – Part 3: Shelly Plus i4

Aller guten Dinge sind drei. Und deshalb kommt nun der dritte Teil unserer Shelly-Artikelserie, in der wir euch nach dem Shelly Plus 1 und dem Shelly Plus 2PM nun das WLAN-Unterputzmodul Shelly Plus i4 vorstellen wollen, das in der Shelly Plus-Reihe etwas Besonderes darstellt.

• Shelly Plus i4 Unterputzmodul:
  • bei Amazon für 12,79€ (Oster-Deal)
• Shelly Plus i4 DC Unterputzmodul:
  • bei Amazon für 11,33€ (Oster-Deal)

Rechtliches: Elektriker & Erlaubniseinholung

Weil es einfach ein im wahrsten Sinne des Wortes lebenswichtiges Thema ist, möchten wir hier in aller Deutlichkeit nochmal erwähnen: Arbeiten mit 230V kann lebensgefährlich sein. Sofern ihr keine Elektro-Fachkraft seid, holt euch bitte professionelle Hilfe beim Einbau!

Außerdem gilt in diesem Zusammenhang für alle Mieter unter euch: Fragt euren Vermieter, ob er den Einbau gestattet. Denn ohne dessen Einwilligung kann euch im schlimmsten Fall die Bude gekündigt werden.

Erklärung: Unterputzmodul?

Wer von euch die ersten beiden Teile unserer Artikelserie zu Shelly nicht gelesen hat, kann das gerne hier und hier tun. Denn dort erfahrt ihr, was ein Unterputzmodul, welches unsichtbar beispielsweise hinter einem Lichtschalter oder einer Steckdose in die Unterputzdose montiert wird, so beliebt macht. Zudem hat dieses Verfahren eine Reihe an Vorteilen gegenüber externen Lösungen zu bieten.

Design: orange statt blau-schwarz

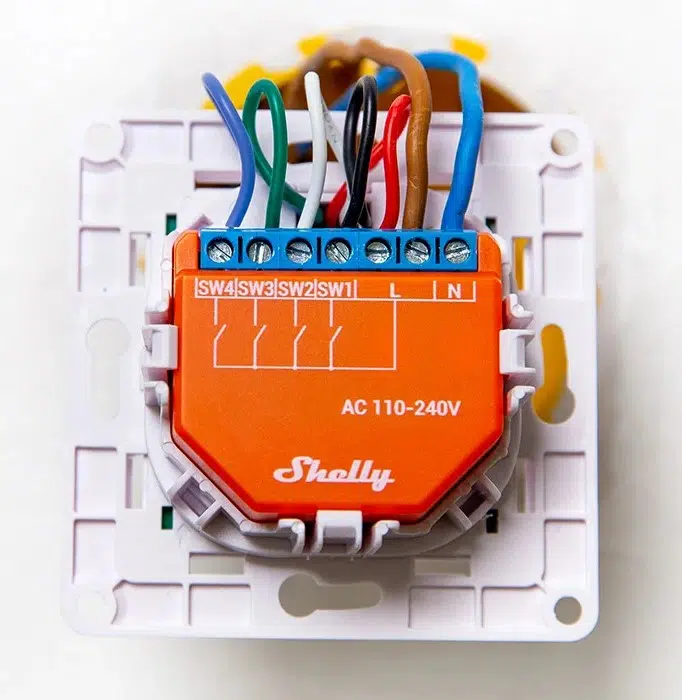

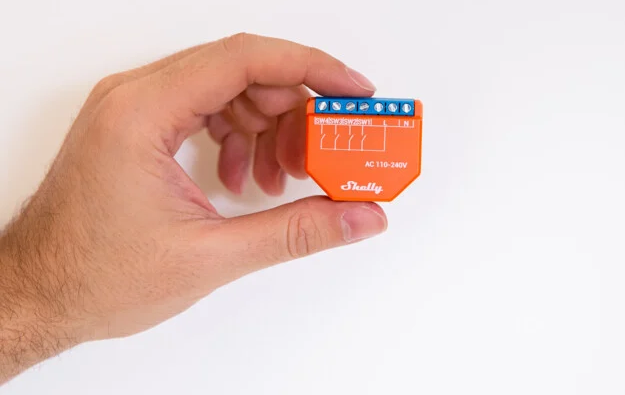

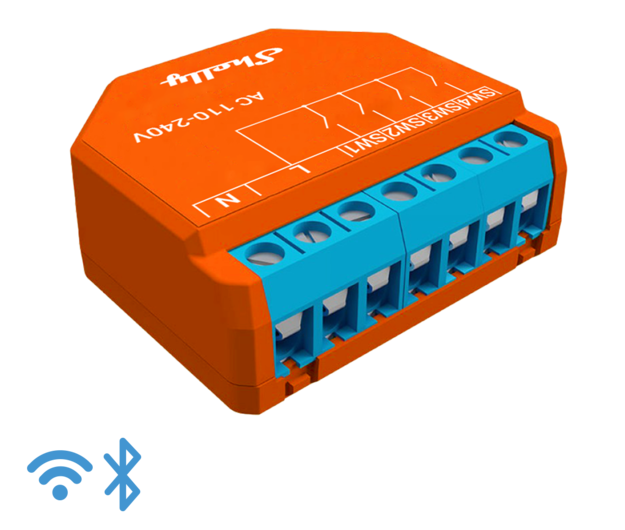

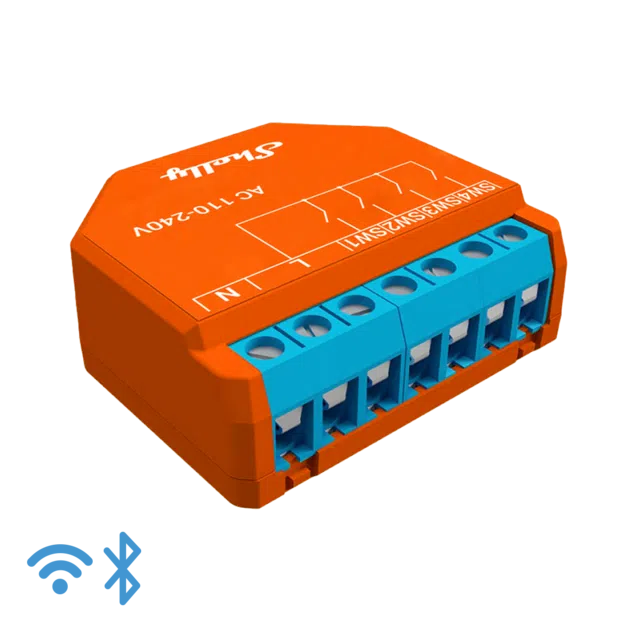

Der Shelly Plus i4 misst 42 x 38 x 17 mm und kommt in einem satten Orange statt der sonst Shelly typischen blauen Farbgebung. Lediglich die Anschlussleiste ist blau gehalten. Das Modul kommt genauso wie der Shelly Plus 1 oder der Shelly Plus 2PM mit abgeschrägten Ecken für einen besseren Einbau in eine idealerweise ca. 60mm tiefe Unterputzsteckdose. Es stehen neben 4 Anschlüssen noch zwei für die Phase (Input/Output) und einer für den Neutralleiter zur Verfügung.

Sonderfall: Shelly Plus i4

Warum ist der Shelly Plus i4 ein kleiner Sonderfall innerhalb von Shellys Plus-Reihe? Weil das „i4“ für „input 4x“ steht. Soll heißen: Das Unterputzmodul verfügt ausschließlich über vier Eingänge. Ausgänge bzw. Relais zum Schalten von Lampen & Co hat er damit nicht. Was er aber kann: Befehle und Automationen vom Smart Home entgegennehmen und weitersenden. Und genau darin liegt seine Stärke, denn er fungiert als eine Art Fernbedienung. Was heißt das?

Features: vielseitig

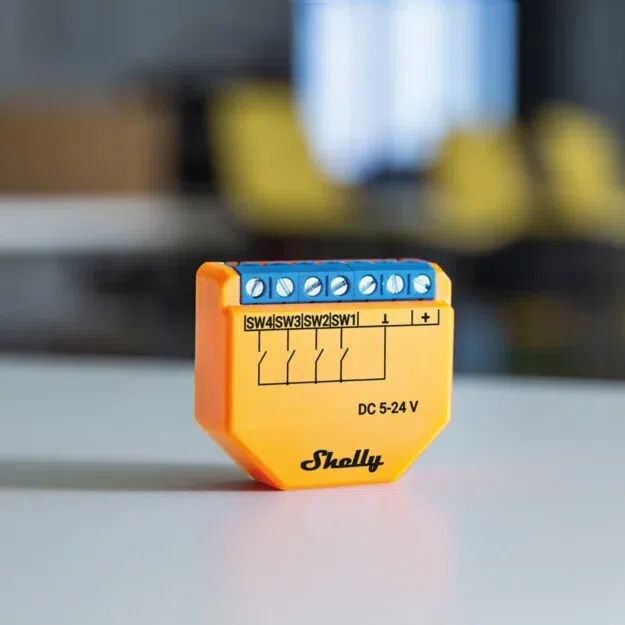

Der orangene Shelly Aktor setzt wie seine „Brüder“ aus der Shelly Plus-Familie auf einen ESP32-Chip. Er kommt mit WLAN (Wi-Fi 802.11 b/g/n) und Bluetooth 4.2, unterstützt Multiklick-Aktionen mit bis zu 12 verschiedenen Aktionen und versteht sich mit Java Scripts. Es gibt den kleinen Aktor in zwei verschiedenen Versionen: Da wäre zum einen die „normale“ Version für Wechselstrom, zum anderen eine Version für Gleichstrom (5 – 24V) , welche sich folglich „Shelly Plus i4 DC“ nennt.

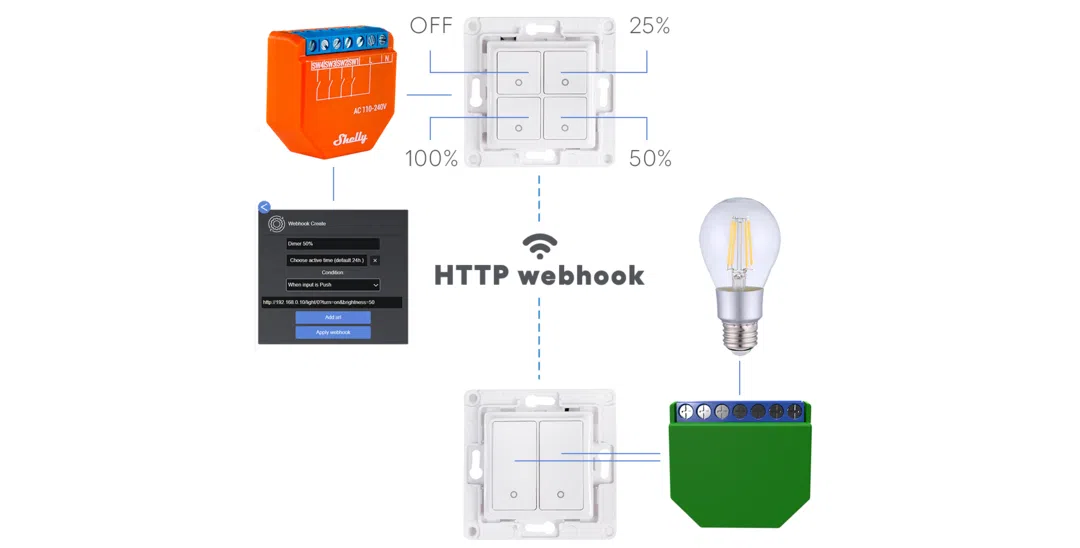

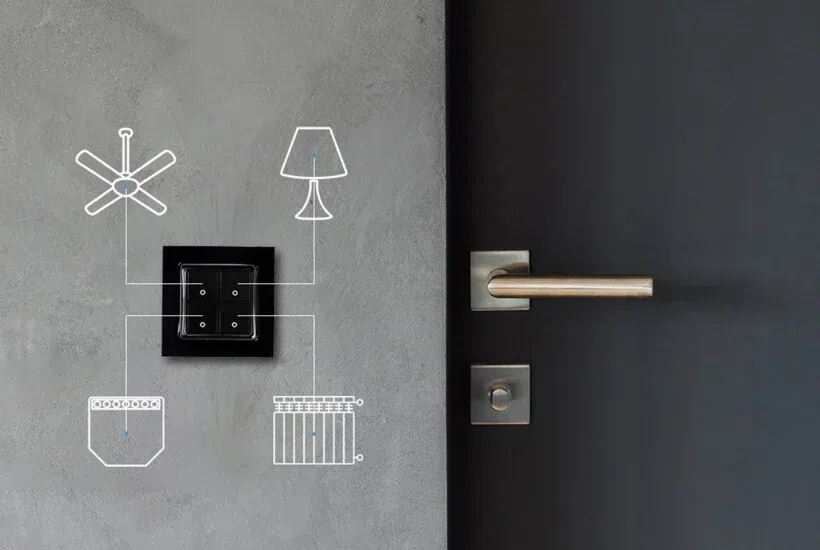

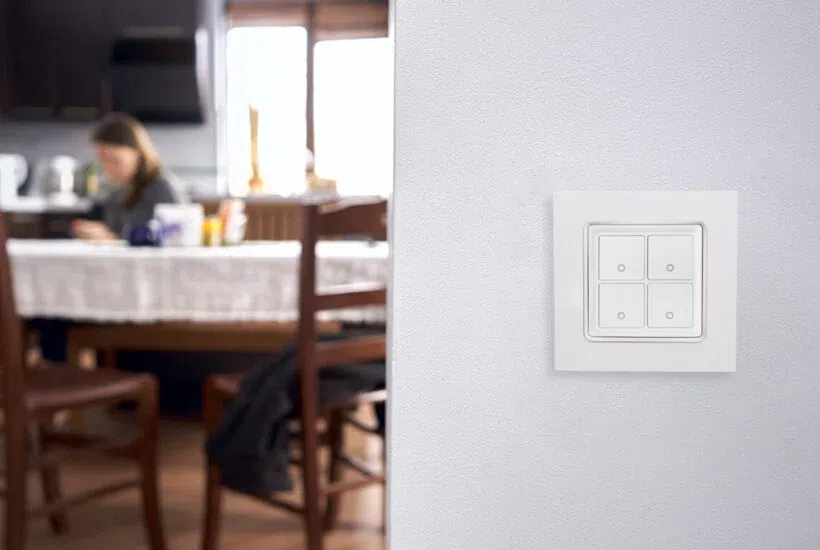

Die 4 Eingänge des Shelly-Moduls sind wunderbar für beispielsweise (4-Fach)-Wandschalter geeignet. In diesem Fall macht ein Shelly i4 den Wandschalter zu einer Art Fernbedienung für z.B. weiter entfernte und unter Umständen schlecht zugängliche Schalter und Geräte wie Lampen, Rolläden und Co. Wenn man so will, ist der Shelly Plus i4 dann die Spinne im Netz(-werk), welche nach zuvor definierten Regeln Anweisungen an die anderen Unterputzmodulen im Haus (Shelly Plus 1, Shelly Plus 2PM usw.) weitergibt.

Anwendungsbeispiel: siehe CG Leser-Erfahrung!

Unser Leser „Pigeon“ hat in einem Post unter dem ersten Artikel unserer Shelly-Serie ein wunderbares Anwendungsbeispiel gegeben, das den Einsatzzweck und die Vielseitigkeit des Shelly Plus i4 anschaulich auf den Punkt bringt.

So hat er in seiner Küche Steckdosen an Orten, wo sie selten genutzt oder ungünstig platziert sind. Ein Lichtschalter für die Deckenleuchte musste bei Umbaumaßnahmen weichen. Er wollte sowohl Steckdosen, Deckenleuchte und Küchen-Unterbauleuchten am besten mit nur einem Schalter „smartifizieren“. Kurzerhand hat er eine Steckdose zu einem 2-Fach-Doppelwipptaster umfunktioniert, an dessen „Hinterteil“ er einen i4 montiert hat. Der Schalter ist so an sein Smart Home angebunden. Damit steuert er nun sowohl Deckenleuchte, Unterbauleuchten und als „Kirsche“ obendrauf ein verstecktes Küchen-Internetradio. Nach diesem Prinzip ist „Pigeon“ auch mit einem 4-Fach-Schalter für die „Fernsteuerung“ seiner Rollläden und Jalousien vorgegangen.

Einschätzung: Shelly Plus i4 = i-Tüpfelchen

Das „i“ im Shelly Plus i4 könnte auch für „i-Tüpfelchen“ stehen. Denn genau das liefert das Modul, wenn das eigene Smart Home mit Shelly-Komponenten bereits bestückt ist, es aber noch an der einen oder anderen „Fernsteuerung“ von Funktionen mittels haptischer Tasten fehlt. Mit bis zu 12 Aktionen lassen sich dann entsprechende Wandschalter mit angebautem Shelly Plus i4 ausstatten. Damit wird der Shelly Plus i4 zu einem von euch angeleiteten Dirigenten in eurem Smart Home Orchester. Nutzt ihr den Shelly Plus i4 und wenn ja, habt ihr weitere Anwendungsbeispiele?
